El Regulador 7805

78xx

Varios circuitos integrados 78XX.

78xx es la denominación de una familia de reguladores de tensión positiva, de tres terminales, Vi voltaje de entrada, Vo voltaje de salida y la pata central la masa o común, con especificaciones similares y que sólo difieren en la tensión de salida suministrada y en la corriente que es capaz de dar ante una demanda de ello depende las letras que intercala detrás de los dos primeros digitos:

• 78xx (sin letra): 1 amperio
• 78Lxx: 0,1 A
• 78Mxx: 0,5 A
• 78Txx: 3 A
• 78Hxx: 5 A (híbrido)
• 78Pxx: 10 A (híbrido)

Especiales:

• 78S40: Regulador de conmutación

La tensión de salida varía entre 5 y 24 voltios dependiendo del modelo y está especificada por los dos últimos dígitos.
Por ejemplo, el 7805 entrega 5V de corriente continua. El encapsulado en el que usualmente se lo utiliza es el TO220, aunque también se lo encuentra en encapsulados pequeños de montaje superficial y en encapsulados grandes y metálicos (TO3).
La tensión de alimentación debe ser un poco más de 2 volts superior a la tensión que entrega el regulador y menor a 35 volts. Usualmente soporta corrientes de hasta 1A aunque diversos modelos hay en el mercado. El dispositivo posee como protección un limitador de corriente por cortocircuito, y además, otro limitador por temperatura que puede reducir el nivel de corriente. Estos integrados son fabricados por numerosas compañías, entre las que se encuentran National Semiconductor, Fairchild Semiconductor y STMicroelectronics.
La serie de reguladores de tensión positiva 78xx se complementa con la 79xx, que entrega tensiones negativas, en sistemas donde se necesiten tanto tensiones positivas como negativas, ya que la serie 78xx no puede ser usada para regular tensiones negativas.
El ejemplar más conocido de esta serie de reguladores es el 7805, que provee 5V, lo que lo hace sumamente útil para alimentar dispositivos TTL.

Contenido 1 Especificaciones 2 Referencias 3 Véase también 4 Enlaces externos

Especificaciones

Regulador 78P05 encapsulado en TO-3.

Las características estándar de los principales modelos son las encontradas en la siguiente tabla.

	7803	7805	7806	7808	7809	7810	7812	7815	7818	7824
Vout	3,3V	5V	6V	8V	9V	10V	12V	15V	18V	24V
Vin - Vout		2,2V - 30V					2,5V - 23V	2,6V - 20V
Temperatura de operación	0 - 125 °C	0 - 125 °C		0 - 125 °C	0 - 125 °C			0 - 125 °C
Imax de salida	1A	1A	1A	1A	1A	1A	1A	1A	1A	1A

La serie 78TXX soporta una corriente de hasta 3A^[1] y la serie 78MXX soporta solo hasta 0.5A.^[2]



Regulador de voltaje 7805 para su diseño

El 7805 es el regulador de voltaje más común, y muy usado en diseños empotrados. El 7805 es un regulador lineal hecho por varios fabricantes como “Fairchild”, o “ST Microelectronics”. Puede venir en varios tipos de encapsulados. Para corrientes de salida hasta de 1A existen dos tipos de encapsulados: TO-220 (vertical) y D-PAK (horizontal).
Con un disipador apropiado esos tipos de reguladores LM78xx pueden proporcionar corrientes de más de 1A. Además incluyen protección por sobrecarga térmica, y contra cortocircuitos.
Si su diseño no excede los 100 mA de consumo puede elegir un regulador del tipo LM78L05. El mismo viene en presentaciones pequeñas y puede entregar corrientes de hasta 100 mA. Se consigue en tres principales tipos de encapsulados: SO-8, SOT-89 y TO-92.A continuación se presenta una tabla de todos los reguladores LM78XX, sus tensiones de salida y rangos de tensiones de entrada.El conexionado típico es muy sencillo:Capacitores de filtro conectados a masa (entre 10uF y 47uF) son requeridos en la entrada (V-IN) y la salida (V-OUT).Cambiado componentes de acuerdo a la siguiente tabla podemos obtener diferentes intensidades.



Existen también reguladores de tensiones negativas que trabajan de la misma manera. Vienen marcados como LM79xx.
Obtener corrientes mayores.

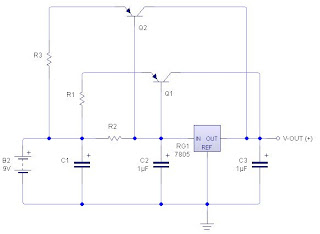

Existen diversas formas de extraer una corriente mayor de un regulador integrado, pero la mayor parte de estos tiene algún inconveniente. El circuito que vemos es sencillo de realizar y los componentes son fáciles de encontrar en los comercios del ramo:

• C1: Los diferentes valores se pueden obtener por asociación en paralelo.
• La tensión de salida depende del regulador que utilicemos.
• R1, R2 y R3 son de 5W de potencia.
• Si el regulador y Q1 están en el mismo disipador, estarán protegidos térmicamente.
